آموزش اركد
1
1-
ورود به
CAPTURE
وایجاد پروژه جدید :
از دکمه
START
وارد منوی
PROGERAMS
شده و از شاخه
ORCAD
گزینه
CAPTURE
را انتخاب کنید. در پنجره باز شده
از منوی
file
روی گز ینه
new
رفته و
project
را انتخاب نمایید.
پنجره ای
مقابل شما باز میشود.
در قسمت
name
نام پروژِِِه و در قسمت
creat a
new …
گزینه
Analog or Mixed A/D
را انتخاب کرده و در قسمت
Browse
نیز مسیری که میخواهید پروژه در آنsave
شود را
مشخص کنید،
و بر روی
ok
کلیک کنید تا پنجره جدیدی باز شود.
در این
پنجره گزینه
Creat a
blank project
را انتخاب کنید.
پنجره ای
مانند شکل 1-1 باز میشود که شما میتوانید مدار را در
ان رسم
نموده و ان را شبیه سازی کنید.
شکل (1-1)
2-
نحوه آوردن
قطعات و سیم کشی :

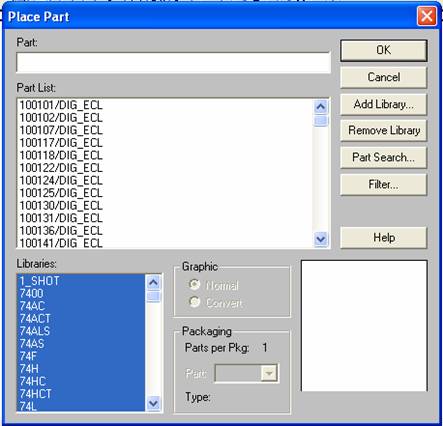

برای آوردن
قطعات میتوان از منوی
Place
گزینه
Part
را انتخاب
کرد یا روی
نماد( )
کلیک کرد تا پنجره شکل 1-2 باز شود.
در گزینه
Add Library
کتابخانه جدید را اضافه کرد.
با گزینه
Remove Library
کتابخانه را حذف نمود.
با
Part
search
نیز میتوان قطعه ای را جستجو نمود.
با تایپ
نام قطعه در قسمت
Part
نیز میتوان به طور مستقیم
به قطعه
دسترسی پیدا کرد. البته این کار را میتوان از طریق
تایپ نام
در قسمت
Place Part
در صفحه شماتیک مانند
شکل (1-2)
شکل 2-2
انجام داد.
شکل(2-2)

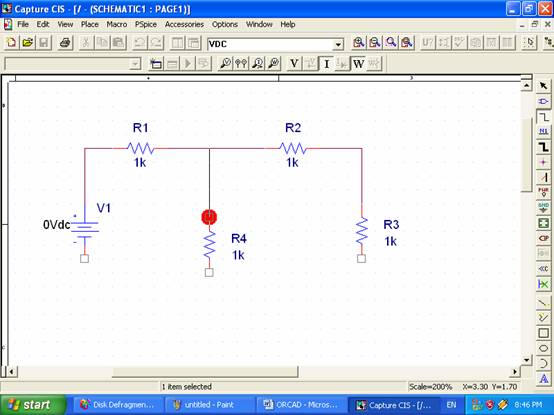

برای سیم
کشی مدار نیز میتوان روی نماد (
 )
کلیک نمود یا
دکمه (
W
) روی
کیبورد را فشار داد تا اشاره گر ماوس به صورت
نماد (+)
ظاهر شود. حال میتوان با بردن ماوس به ابتدا یا انتهای
قطعات انها
را مانند شکل 3-2 به هم متصل کرد.
شکل (3-2)

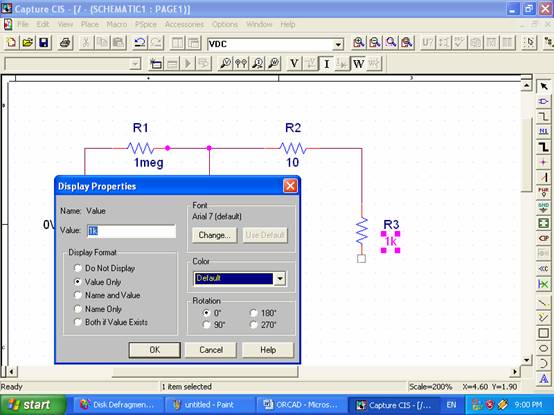

برای تغییر
مقدار قطعه باید روی ان دو بار کلیک کرده تا پنجره
شکل 4-2
باز شود. در قسمت
Value
مقدار قطعه را بنویسید.
اگر نام را
بدون نمادی تایپ کنید مقدار بر حسب اهم خواهد بود.
اگر بعد از
مقدار ،
K
را تایپ کنید مقدار بر حسب کیلو اهم و اگر
meg
را قرار دهید مقدار بر حسب مگا اهم خواهد بود.
شکل (4-2)
برای تغییر
نام قطعه نیز مانند حالت قبل عمل میکنیم اما به جای
مقدار قطعه
بر روی نام آن دابل کلیک میکنیم.
3-تحلیل
گره
DC
:
فرض کنید
میخواهیم ولتاژ، جریان و توان مقاومت های مدار
شکل 1-3 را
به دست اوریم .
شکل (1-3)

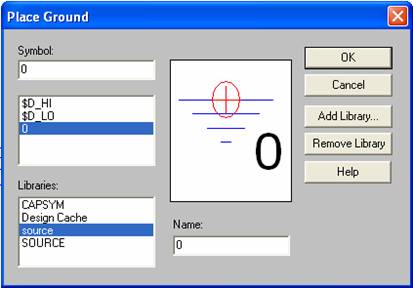

ابتدا باید
زمینی برای مدار تعریف کنیم . روی نماد (
 )
کلیک
میکنیم تا
پنجره شکل 2-3 باز شود. برای شبیه سازی باید
زمینی را
انتخاب کنیم که به صورت (
 )
باشد. اگر این نماد
در
کتابخانه نبود از طریق
Add
Library…
به پوشه
Pspice
رفته
و کتابخانه
Source
را انتخاب میکنیم.
شکل (2-3)
پس از
تکمیل مدار باید آن را
Simulat
کنیم . برای این کار روی
نماد (
 )
کلیک میکنیم تا پنجره شکل 3-3 باز شود.
شکل (3-3)
در قسمت
Name
نامی را تایپ کرده و قسمت
Lnherit
from
را
none
قرار میدهیم و بر روی
)
 )
کلیک میکنیم تا
پنجره شکل
4-3 باز شود.
شکل (4-3)

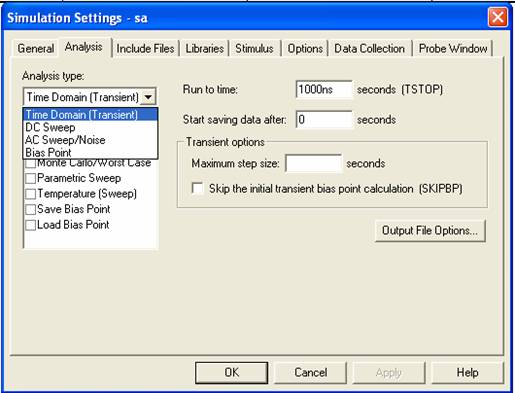

در قسمت
Analysis tayp
نوع آنالیز
مدار را که در اینجا
Bias Point
میباشد را
مشخص میکنیم. با این کار پنجره ای باز میشود پس
از زدن
دکمه
Ok
در این پنجره مدار شبیه سازی میشود.
برای دیدن
ولتاژها ، جریان و توان مدار کافی است بر روی
نمادهای (
   )
کلیک کنید تا به صورت شکل 5-3
نمایش پیدا
کنند. البته قبل از این کار باید (
 )
را کلیک کنید.
شکل (5-3 )
برای مرتب
کردن مقادیر میتوانید با اشاره گر ماوس ، انها را به
مکان مورد
نظر منتقل کنید.
4- منابع
وابسته :
در
ORCAD
منابع وابسته به انواع مختلفی تقسیم میشوند که
به بررسی
آنها می پردازیم.(شکل 1- 4)
شکل (1-4 )
1-
EPOLY
منبع ولتاژ وابسته به ولتاژ میباشد.
2-
HPOLY
منبع ولتاژ وابسته به جریان است.
3-
GPOLY
منبع جریان وابسته به ولتاژ است.
4-
FPOLY
منبع جریان وابسته به جریان است.
در این مثال می خواهیم
EPOLY
را مورد بررسی قرار دهیم.
مداری
مانند شکل 2-4 میبندیم و وابستگی منبع را نسبت به
R2
می سنجیم. دقت کنید که منبع
EPOLY
به طور موازی با
قطعه قرار
گرفته است.
شکل (2-4 )
حال باید
میزان وابستگی
EPOLY
به ولتاژ
R2
را مشخص کنیم.
برای این
کار روی شماتیک آن دابل کلیک کرده تا پنجره زیر باز
شود.( شکل
3-4 )
بعد در
داخل کادر
COEFF
(  )
مقدار وابستگی را
مشخص می
کنیم. در این مثال عدد 5 را مشخص میکنیم تا
تغییرات
واضح باشد. بعد از مشخص کردن مقدار پنجره را بسته
و در صفحه
شماتیک روی (
 )
کلیک میکنیم و برای
Simulat
Bias Point
(  )
را انتخاب میکنیم.
شکل (3-4 )
بعد از
تنظیمات
Simulation
به صفحه اصلی برمی گردیم و
(
 )
را می زنیم تا مدار
Simulat
شود، سپس برای نشان
دادن ولتاژ
، (
 )
را میزنیم تا ولتاژها روی صفحه دیده شوند.
این مطلب
در شکل (4 – 4) نشان داده شده است.
همانطور که
میدانید افت ولتاژ دو سر هر یک از مقاومت ها
10V
میباشد اما
در خروجی
EPOLY
این ولتاژ
V50
نشان داده شده
است.
شکل (4-4)
مدار دومی
که بررسی خواهیم کرد منبع
HPOLY
میباشد.
این منبع
را در مدار شکل 5 - 4 بررسی میکنیم.
شکل ( 5-4
)
ولتاژ دو
سر
R3
وابسته به جریانی است که از
R1و
R2
عبور
میکند.
جریان این دو مقاومت
1.5MA
میباشد و ولتاژ دو سر
R3
نیز به
وابستگی
HPOLY
به جریان
وابسته است.
برای تنطیم
HPOLY
روی شماتیک
آن دو بار کلیک کرده و در
و در کادر
(  )
مقدار مورد نظر را تایپ میکنیم
(در این مثال 4 )
به صفحه
شماتیک برگشته و روی (
 )
کلیک میکنیم و در کادر
(
 )
،
Bias Point
را انتخاب
کرده و
Ok
را
می زنیم.
سپس دکمه (
 )
را زده و با زدن دکمه (
 )
ولتاژها را
مشاهده میکنیم.
مشاهده
میکنید که ولتاژ دو سر
R3
،
6MV
نشان
داده میشود.
که این
ولتاژ 4 برابر جریان
R1,R2
میباشد.
نتیجه
Simulat
را در شکل
4-6
مشاهده میکنید.
شکل (6-4 )
البته دقت
داشته باشید که قسمت جریان به صورت سری و
قسمت ولتاژ
به صورت موازی در مدار قرار گرفته است .
ادامه
دارد....
|
